加工実例

守秘義務がございますため、
多くの製品例は掲載できませんことをご了承ください



機密保持義務がございますため、詳しくは掲載できませんが、航空宇宙産業(ロケット・ジェットエンジン部品)、自動車レース(エンジン部品)、精密測定機器部品、工作機械部品など、さまざまな業種のお客様のご要望に対応しております。
内田精研では、小ロット(1つから月数十個程度)・多品種の生産を得意としております。
サンプルの製作にも対応いたしますので、高品質なものをご要望のお客様は一度お問い合わせフォームからお問い合わせください。

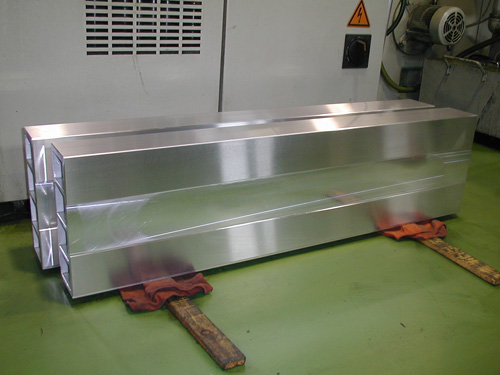

平面研削加工・アルミ



品名 アルミ測定機部品
材質 アルミ
加工機械
DATA 直真度3μm



同時2軸制御によるR面コンタリング加工1



品名 Cu ミラー
材質
加工機械 PSG52DXNC
DATA 同時2軸制御によるコンタリング加工。巾120mm、長さ430mmの銅板の面にR508の2次曲面の加工を行った。



鏡面加工



品名 テストピース(鏡面加工)
材質 SKD-11 HRC56~60
加工機械 PSG52DXNCF
DATA 既存の砥石にてどこまでの鏡面加工が可能かテストした。
使用砥石 SA60I(ノリタケ)
測定機 面粗度計サーフテスト402(ミツトヨ)



同時2軸制御によるR面コンタリング加工2



品名 小判穴ライナ
材質 SCM420
加工機械 PSG52DXNC
DATA 平面・平行・直角度3μm以内



NC成形によるR面・テーパー面総型プランジ加工



品名 下型
材質 SCM4 HRC55
加工機械 PSG52DXNC
DATA NC成形によるR面、テーパー面、の総型プランジ加工



岡本工作機械の標準テスト加工、総型プランジカット、等間ピッチ3回



品名 下型
材質 SCM4 HRC55
加工機械 PSG52DXNC
DATA NC成形によるR面、テーパー面、の総型プランジ加工



NC成形による刃溝加工



品名 下型
材質 SCM4 HRC55
加工機械 PSG52DXNC
DATA NC成形によるカッター刃溝部の総型プランジ加工
マニュアルインデックス装着にて1刃ずつの加工



X方向・Y方向に34溝・V溝加工



品名 テストピース V溝加工
材質 SKD-11 HRC56~60
加工機械 PSG52DXNCF
DATA X方向Y方向に34溝のV溝加工を行い、剣山状に仕上た。
形状 60度 V溝ピッチ 1.5mm
使用砥石 SA60I(ノリタケ)

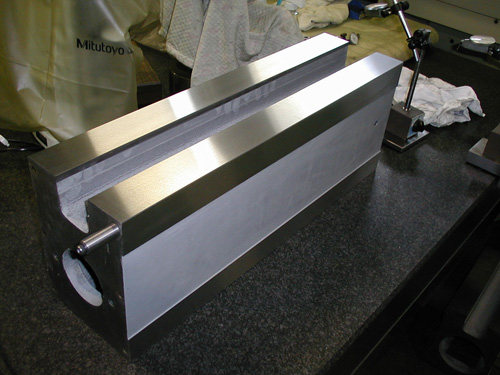

平面研削加工・鋳物



品名 鋳物測定機部品
材質 FC
加工機械
DATA 平面・平行・直角度3μm以内



プリズムレンズ金型 V溝加工



品名 テストピース(プリズムレンズ金型V溝加工)
材質 HPM38
加工機械 PSG52DXNCF
DATA 自動車テールランプ用プリズムレンズ金型部品
形状 V溝ピッチ0.9mm 深さ0.4mm
*実際の加工は傾斜面に溝加工をしていくが、今回溝面の面粗度を上げる為に材質をNAC55からHPM38に変更し加工条件を変えてテストした。



SUS円盤 ステンレス円盤 φ248*40



品名 ステンレス円盤φ248*40
材質 SUS304
加工機械
DATA 平面度 2μm



アルミプレート 300*300*9



品名 アルミプレート300*300*9
材質 YH52(白銅)
加工機械
DATA 平面度 表面10μm 裏面13μm



アルミプレート 204*100*10



品名 アルミプレート204*100*10
材質 A7075P
加工機械
DATA 平面度 4μm



ステンレスプレート 300*300*10



品名 ステンレスプレート平面研削加工300*300*10
材質 SUS304
加工機械
DATA 平面度 表面2μm 裏面6μm



アルミプレート 82*40*3



品名 アルミプレート82*40*3
材質 A7075P
加工機械
DATA 平行度 5μm

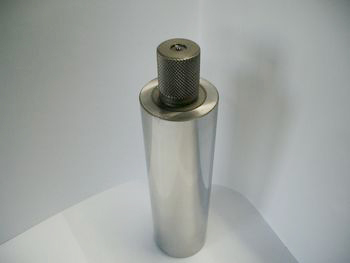

サンプルについて:円筒スコヤ



真円度、円筒度、直角度
3μm以内
φ60*200
材質SKS-3
HRC60以上
サブゼロ処理済

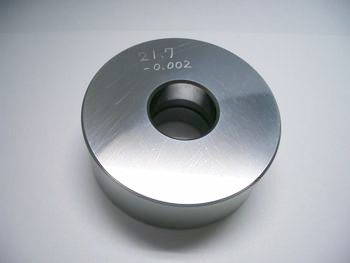

サンプルについて:リングゲージ



上面φ21.7 下面φ21.4
材質SKS-3
HRC60以上
サブゼロ処理済
2種類の径を1つにした特殊なリングゲージです。



※ご連絡いただければ仕様に応じて制作致します。
